Technische Daten & Eigenschaften
Kennzahlen, Anforderungen und Regelwerke für die Planung und Anwendung massiver Gips-Wandbauplatten
Planungssicherheit durch geprüfte Eigenschaften und Normen
Technische Daten
- Gips-Wandbauplatten und ihre gipsbasierten Systemkomponenten wie Gipskleber, Füllgips und Spachtelmassen sind europäisch harmonisiert
- Wanddicken: 60, 80 und 100 mm
- Rohdichteklassen: Mittlere Rohdichte (M), hohe Rohdichte (D)
- Brandverhalten: Baustoffklasse A1, nichtbrennbar
- Feuerwiderstandsfähigkeit: 60 mm, F 30 (feuerhemmend); 80/100 mm, F 120 bzw. F 180 (feuerbeständig)
- Wärmeleitfähigkeit: 0,28 w/mK (Rohdichteklasse M)
- Wasserdampfdiffusionswiderstandszahl μ: 10
- Oberflächengüte: Q1 bis Q4 , Q3 mit zusätzlicher Verspachtelung, Q 4 mit nochmaliger Spachtellage bis 1 mm (siehe IGW-Merkblatt Nr. 1)

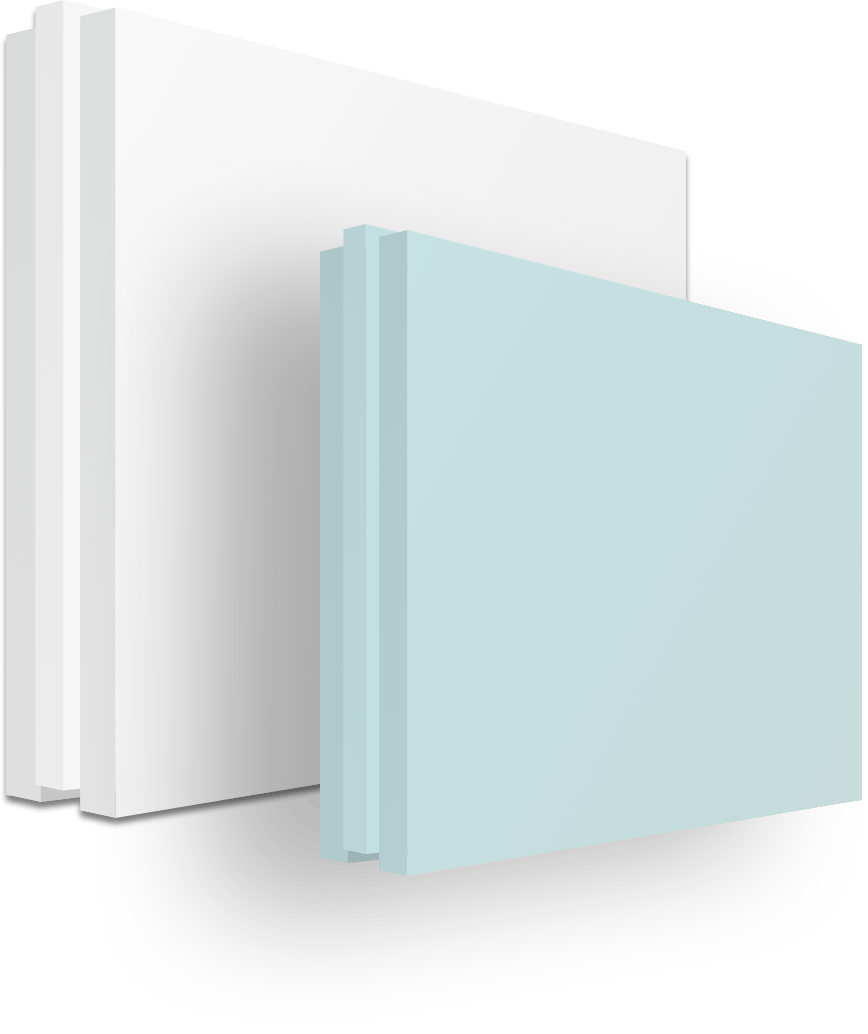

Produkteigenschaften Gips-Wandbauplatten
Leistungsstarke Konstruktionen für hohe Anforderungen
Nach DIN 4103-2 können in den Einbaubereichen 1 und 2 Wände aus Gips-Wandbauplatten bis zu 16 m Länge und 7 m Höhe ohne zusätzliche aussteifende Bauteile errichtet werden. Die Konstruktionen erfordern keine Unterkonstruktionen und bilden somit auch keine Hohlräume.
- Rein mineralischer, monostofflicher Aufbau (Calciumsulfat-Dihydrat, Gips)
- Hautverträglich, geruchsneutral, baubiologisch unbedenklich
- Hochglatte Ansichtsflächen, die eine für die Wandgestaltung präzisen Untergrund bilden.
- Nahezu emissionsfreier Baustoff, diffusionsoffen
- Monolithischer Wandaufbau, gut trennbar
- 100 % recycelbar (Gipskreislauf)
- Umwelt-Produktdeklaration nach ISO 14025 und EN 15804+A 2
- Platten und gipsbasierte Komponenten CE-gekennzeichnet
Schallschutz
Schalltechnisch sind Innenwände aus Gips-Wandbauplatten biegesteife Konstruktionen, die allerdings elastisch entkoppelt an den Baukörper angeschlossen werden. Je nach Rohdichte können einschalige Konstruktionen bewertete Schalldämm-Maße bis 50 dB erreichen.
Sofern der Trennwandzuschlag für leichte Trennwände berücksichtigt wird, können die Wände unter Berücksichtigung des Bodenaufbaues (z.B. Fußbodenheizung etc.) auch direkt auf einen geeigneten Estrich gestellt werden.
Mit schubfest verklebten Verbundkonstruktionen (max. 20 cm Wanddicke) können Installationen der technischen Gebäudeausrüstung auch mit größeren Einbautiefen integriert werden, z.B. Hausstationen.
Brandschutz
Mit einer 100 mm dicken Wand sind feuerwiderstandsfähige raumabschließende Konstruktionen bis F 180-A möglich. Durch den symmetrischen Wandaufbau gilt die Feuerwiderstandsklassebenennung für die Einwirkung aus Feuer in beiden Richtungen.
Bei Anforderungen an den Brandschutz sind Feuer- und Rauchschutzabschlüsse unter Berücksichtigung der bauaufsichtlichen Zulassungen in den Wänden anwendbar und auch nachträglich sicher einbaubar. Brandschutzanschlüsse z.B. von Hörmann, Rug-Semin, Schako, Schörghuber, Trox, Wildeboer, Zapp-Zimmermann u.w.m.) Sanitärkomponenten, Rohrtraversen, Kabelpritschen etc. können mit den vom Hersteller dafür zugelassenen Befestigungsmitteln eingebaut werden (siehe auch Dübel- und Schraubenliste). Die Mindestwandstärke für Sanitärständer, die vor oder in die Wand eingebaut werden, sind 80 bis 100 mm. Grundsätzlich sind aus schalltechnischen Gründen, insbesondere mit Blick auf Körperschall, alle Befestigungen/Durchführungen entkoppelt einzubauen und je nach Brandschutzanforderung nach den Vorgaben der Hersteller zu isolieren.
Die wichtigsten Normen im Überblick
- DIN 12859, 2011, Gips-Wandbauplatten, Begriffe, Anforderungen, Prüfverfahren
- DIN 12860 Gipskleber, 2001, Gipskleber, Begriffe, Anforderungen, Prüfverfahren
- DIN 4103-2, 2017, Nichtragende innere Trennwände aus Gips-Wandbauplatten
- DIN 18100, Wandöffnungen für Türen
- DIN 18202, Toleranzen im Hochbau – Bauwerke
- DIN 18330, 2019, Allgemeine Technische Vertragsbedingungen für Bauleistungen (ATV) – Mauerarbeiten
- STLB-konforme VOB-Ausschreibungstexte im Leistungsbereich Maurerarbeiten (LB 012)
- Für Planer und Architekten gibt es BIM-Objekte für Allplan, Archicad und Revit
- gips.de > Gips-BIM-Objekte
